ОписаниеЦена Насос HELIX EXCEL 3601-1/16/E/KS (4212765) на данный момент составляет 969 601 руб. Тип Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос с электронно-коммутируемым мотором, вертикального исполнения из нержавеющей стали, с интегрированным высокоэффективным приводом и линейными подключениями Применение - Водоснабжение и повышение давления
- Промышленные циркуляционные установки
- Технологическая вода
- Контуры циркуляции охлаждающей воды
- Системы пожаротушения
- Моечные установки
- Ирригация
Обозначение | Пример: | Helix EXCEL 22 02 - 2/16/E/KS | | Helix Excel | Вертикальный, многоступенчатый, высоконапорный центробежный насос в линейном исполнении (с электронным управлением) | | 22 | Расход в м3/ч | | 02 | Количество рабочих колес | | 2 | Материал насоса | | 1 = | корпус насоса 1.4301 (AISI 304)
гидравлика 1.4307 (AISI 304L)
фундаментная рама EN-GJL 250 с катафорезным покрытием;
(только Helix VE 16.. и ниже) | | 2 = | корпус насоса 1.4404 (AISI 316L)
гидравлика 1.4404 (AISI 316L)
фундаментальная рама из серого чугуна EN-GJL 250, катафорезное покрытие | | 3 = | корпус насоса EN-GJL-250 (с покрытием KTL)
гидравлика 1.4307 (AISI 304L)
(только Helix EXCEL 22.. и выше) | | 16 | Максимальное рабочее давление в бар | | 16 = | 16 бар (фланец PN 16) | | 25 = | 25 бар (фланец PN 25) | | E | Вид уплотнения
E = EPDM
V = FKM | | K | Скользящие торцевые уплотнения в виде картриджа | | S | Системная ориентация фонаря (положение резьбовой пробки наливного отверстия и винта удаления воздуха составляет 90 ° по отношению к направлению потока) |
Особенности/преимущества продукции - Высокоэффективный электронно-коммутируемый мотор (коэффициент полезного действия выше предельных значений IE4 согласно IEC TS 60034-31 ред.1)
- Оптимизированная по КПД высокоэффективная гидравлика 2D/3D, изготовленная методом лазерной сварки
- Привод High Efficiency Drive с большим диапазоном регулирования
- Дополнительные интерфейсы по отдельному заказу для связи с шиной посредством вставных IF-модулей
- Способы регулирования: pегулирование частоты вращения, постоянное давление и PID
- Серия HELIX поставляется с удобными скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), обеспечивающими быстрое и удобное техническое обслуживание
- Сменная муфта обеспечивает замену скользящего торцевого уплотнения без необходимости демонтажа мотора (от 7,5 кВт)
- Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой средой (исполнение EPDM)
Технические характеристики - Электроподключение:
- 3~ 50 Гц: 400 В +/-10%
- 3~ 60 Гц: 380 В +/-10%
- 3~ 60 Гц: 460 В +/-10%
- Диапазон температуры перекачиваемых сред:
- Helix EXCEL 2 – 16 (EPDM): От -30 до 120 °C
- Helix EXCEL 2 – 16 (FKM): От -15 до 90 °C
- Helix EXCEL22 – 36 (EPDM): От -20 до 120 °C
- Helix EXCEL22–36 для агрессивных сред (FKM): от -15 до 90 °C (от -30 до 120 °C с уплотнением из EPDM по заказу)
- Макс. рабочее давление: 16/25 бар
- Класс защиты: IP 55
- Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по заказу)
- Доступные модели:
- Helix EXCEL 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
- Helix EXCEL 22 – 36: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
Оснащение/функции - Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала
Общие указания – директивы ErP (экологический дизайн) - Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
Минимальный индекс эффективности (MEI) ≥ 0,70 Материалы Helix EXCEL 2, 4, 6, 10, 16: Стандартная версия - Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Фундаментальная рама и фонарь EN-GJL-250 (катафорезное покрытие)
- Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред - Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404
- Корпус насоса из нержавеющей стали 1.4404
- Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4404
Helix EXCEL 22, 36: Стандартная версия - Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN-GJL 250 с покрытием KTL, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix EXCEL 36-52.
- Вал из нержавеющей стали 1.4057
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред - Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 с пассивированием для максимально возможной коррозионной стойкости
- Корпус насоса: все соприкасающиеся с рабочей средой части из нержавеющей стали 1.4409; свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix EXCEL 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix EXCEL 36-52.
- Фундаментальная рама из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Напорный кожух из нержавеющей стали 1.4404
Объем поставки - Многоступенчатый высоконапорный центробежный насос Helix EXCEL
- Helix EXCEL 2 – 16: овальные контрфланцы с соответствующими винтами и уплотнительными кольцами круглого сечения (тип PN16) или шпильками и уплотнениями при использовании контрфланца (вариант PN25 с фланцем круглой формы)
- Helix EXCEL 22 – 52: шпильки и уплотнения при использовании контрфланца (PN16 и PN25 с фланцем круглой формы)
- Инструкция по монтажу и эксплуатации
- Встроенная воронка для облегчения заполнения насоса (только для Helix EXCEL 2 – 16)
Основная характеристика| Подключение к сети | 3~380/400/460 В, 50/60 Гц | | Номинальное давление (бар) | PN 16 | | Номинальная мощность мотора (P2 / кВт) | 3,2 | | Полный вес (m / кг) | 97,9 | | Арт.-№ | 4162470 |

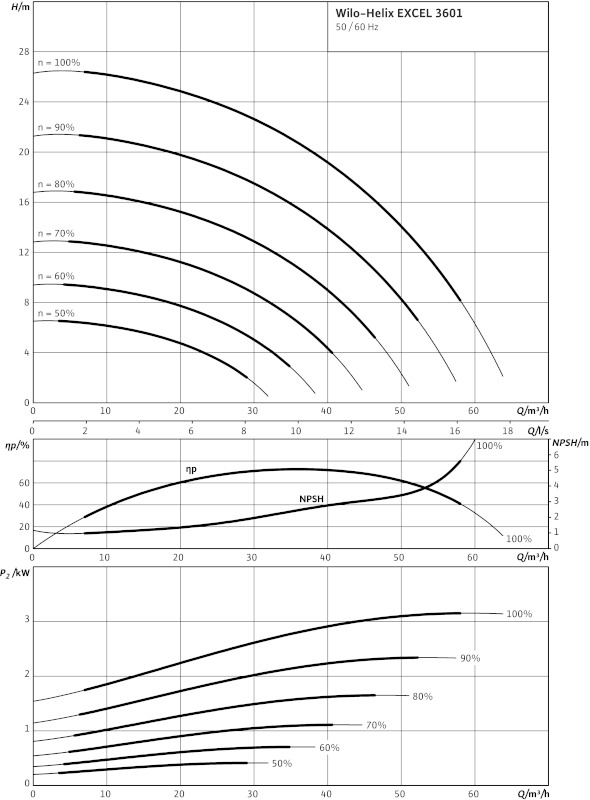

Гидравлическая характеристикаОписаниеНормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос с электронно-коммутируемым мотором, вертикального исполнения из нержавеющей стали, с интегрированным High-Efficiency Drive и линейными подключениями. Применение - Водоснабжение и повышение давления
- Промышленные циркуляционные системы
- Технологическая вода
- Контуры циркуляции охлаждающей воды
- Системы пожаротушения
- Моечные установки
- Ирригация
Особенности/преимущества продукции - Инновационный многоступенчатый высокоэффективный насос нового дизайна Wilo с максимальным КПД
- Высокоэффективный электронно-коммутируемый мотор (коэффициент полезного действия выше предельных значений IE4 согласно IEC TS 60034-31 ред.1)
- Оптимизированная по КПД высокоэффективная гидравлика 2D/3D, обработанная лазерной сваркой
- Интегрированное электронное регулирование благодаря High Efficiency Drive с широким диапазоном регулирования
- Дополнительные интерфейсы для связи с шиной посредством вставных IF-модулей
- Простая настройка благодаря технологии «красная кнопка» и дисплею
- Выбор разных способов регулирования (регулирование частоты вращения (датчик давления требуется как принадлежность!), постоянное давление и PID).
- Вся серия Helix оснащена удобными для пользователя скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), облегчающими проведение техобслуживания
- Сменная муфта обеспечивает замену скользящего торцевого уплотнения без необходимости демонтажа мотора (от 7,5 кВт)
- Дополнительный шарикоподшипник в фонаре для максимальной компенсации гидравлического осевого смещения и для использования стандартных моторов.
- Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса
- Промежуточные подшипники (Al203/CW) обеспечивают долгий срок службы
- Коррозионностойкий вал благодаря втулке из нержавеющей стали
- Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой средой (исполнение EPDM)
Оснащение/функции - Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала
|
Материалы| Рабочее колесо | 1.4307 | | Корпус насоса | EN-GJL-250 (с покрытием KTL) | | Вал насоса | 1.4057 | | Статическое уплотнение | EPDM | | Mechanical seal | Q1BE3GG |

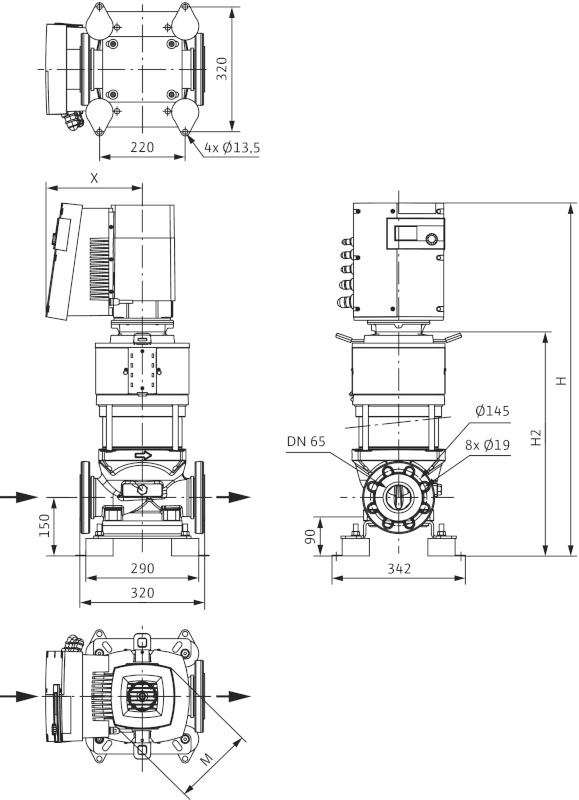

Габаритный чертеж| Размеры H2 | Размеры H | Размеры X | Размеры O M | Вес, прим. m | Размеры Ø M | | 567 мм | 895 мм | 248 мм | 206 мм | 76 кг | 206 мм | |
Мотор| Класс изоляции | F | | Степень защиты | IP 55 | | Подключение к сети | 3~380/400/460 В, 50/60 Гц | | Номинальная мощность мотора P2 | 3,2 кВт | | Потребляемая мощность P1 | 3,5 кВт | | Номинальный ток 3~400 В, 50 Гц IN | 6,4 A | | Nominal current 3~380 V, 60 Hz I | 6,6 A | | Nominal current 3~460 V, 60 Hz I | 6 A | | КПД мотора ηm 100% | 93,0 % |
Мощность| Температура перекачиваемой жидкости T | -20...+120 °C | | Температура окружающей среды, макс. T | 50 °C | | Номинальное давление | PN 16 бар | | Входное давление макс. H | 10 бар | | Максимальное рабочее давление pmax | 16 бар |
Данные для заказа| Изделие | Wilo | | Тип | Helix EXCEL 3601 | | Арт.-№ | 4162470 | | Вес, прим. m | 75,9 кг | | Цвет | Зелено-серебристый | | Номер EAN | 4048482212425 | | Вид упаковки | Одноразовый поддон | | Длина x Ширина x Высота (упаков.) | 320мм x 296мм x 895мм | | Штук на поддон | 1 | | Минимальное количество для заказа | 1 | | Единица минимального кол-ва для заказа | PCE | | Вес (нетто) | 75.9 | | Длина (нетто) | 320 | | Ширина (нетто) | 296 | | Высота (нетто) | 895 | | Вес (брутто) | 97.9 | | Длина (брутто) | 1220 | | Ширина (брутто) | 465 | | Высота (брутто) | 660 | | Свойства упаковки | Упаковка для продажи | | Количество на один слой | 1 |
Минимальный индекс эффективности (MEI)| Минимальный индекс эффективности (MEI) | ? 0,70 |
Имеет следующие характеристики: - мощность 3,2 кВт кВт;
- масса 97,9 кг.
