ОписаниеЦена Насос HELIX VE 410-1/16/E/S (4201575) на данный момент составляет 550 515 руб. Тип Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями Применение - Водоснабжение и повышение давления
- Промышленные циркуляционные установки
- Технологическая вода
- Контуры охлаждающей воды
- Установки пожаротушения
- Моечные установки
- Ирригация
Исполнение из нержавеющей стали 1.44XX для агрессивных перекачиваемых сред Обозначение Пример: | Helix VE 2202/2-3/16/E/3-2-2G | Helix VE | Вертикальный, многоступенчатый, высоконапорный центробежный насос в линейном исполнении (с электронным управлением) | 22 | Расход в м3/ч | 02 | Количество рабочих колес | 2 | Количество обточенных рабочих колес (опция) | 3 | Материал насоса | | 1 = | корпус насоса 1.4301 (AISI 304) гидравлика 1.4307 (AISI 304L) (только Helix VE 16.. и ниже) | | 2 = | корпус насоса 1.4409 (AISI 316L) гидравлика 1.4404 (AISI 316L) | | 3 = | корпус насоса EN-GJL-250 (с покрытием KTL) гидравлика 1.4307 (AISI 304L) (только Helix VE 22.. и выше) | 16 | Максимальное рабочее давление в бар | | 16 = | 16 бар (фланец PN 16) | | 25 = | 25 бар (фланец PN 25) | E | Вид уплотнения E = EPDM V = FKM | 3 | 3~ | 2 | 2-полюсный | 2G | Частотный преобразователь, второе поколение |
Особенности/преимущества продукции - Энергосбережения благодаря интегрированному частотному преобразователю с широким диапазоном регулирования
- Мотор трехфазного тока IEC (уровень IE2)
- Способы регулирования: pегулирование частоты вращения, постоянное давление и PID
- Дополнительные интерфейсы для связи с шиной посредством вставных IF-модулей
- Оптимизированная по КПД высокоэффективная гидравлика 2D/3D, изготовленная методом лазерной сварки
- Вся серия Helix оснащена удобными для пользователя скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), облегчающими проведение техобслуживания
- Сменная муфта обеспечивает замену скользящего торцевого уплотнения без необходимости демонтажа мотора (от 7,5 кВт)
- Допуск WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой (исполнение с EPDM)
Технические характеристики - Электроподключение:
- 3~ 50 Гц: 400 В +/-10%
- 3~ 60 Гц: 380 В +/-10%
- 3~ 60 Гц: 440 В +/-6%
- Диапазон температуры перекачиваемых сред:
- Helix VE 2 – 16 (EPDM): От -30 до 120 °C
- Helix VE 2 – 16 (FKM): От -15 до 90 °C
- Helix VE22 – 52 (EPDM): От -20 до 120 °C
- Helix VE22 – 52 для агрессивных перекачиваемых сред (FKM): от -15 до 90 °C (от -30 до 120 °C с уплотнением из EPDM по заказу)
- Макс. рабочее давление: 16/25 бар
- Класс защиты: IP 55
- Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по заказу)
- Доступные модели:
- Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
- Helix VE 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
Оснащение/функции - Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала
Общие указания – директивы ErP (экологический дизайн) - Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
Минимальный индекс эффективности (MEI) ≥ 0,70 Материалы Helix VE 2, 4, 6, 10, 16: Стандартная версия - Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Фундаментальная рама и фонарь EN-GJL-250 (катафорезное покрытие)
- Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред - Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404
- Корпус насоса из нержавеющей стали 1.4404
- Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4404
Helix VE 22, 36, 52: Стандартная версия - Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
- Вал из нержавеющей стали 1.4057
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред - Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 с пассивированием для максимально возможной коррозионной стойкости
- Корпус насоса: все соприкасающиеся с рабочей средой части из нержавеющей стали 1.4409; свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix VE 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
- Фундаментальная рама из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Напорный кожух из нержавеющей стали 1.4404
Объем поставки - Многоступенчатый высоконапорный центробежный насос Helix VE
- Helix VE 2 – 16: овальные контрфланцы с соответствующими винтами и уплотнительными кольцами круглого сечения (тип PN16) или шпильками и уплотнениями при использовании контрфланца (вариант PN25 с фланцем круглой формы)
- Helix VE 22 – 52: шпильки и уплотнения при использовании контрфланца (PN16 и PN25 с фланцем круглой формы)
- Инструкция по монтажу и эксплуатации
- Встроенная воронка для облегчения заполнения насоса (только для Helix VE 2 – 16)
Основная характеристикаПодключение к сети | 3~380/400/440 В, 50/60 Гц | Номинальное давление (бар) | PN 16 | Номинальная мощность мотора (P2 / кВт) | 2,2 | Полный вес (m / кг) | 64,0 | Арт.-№ | 4164639 |

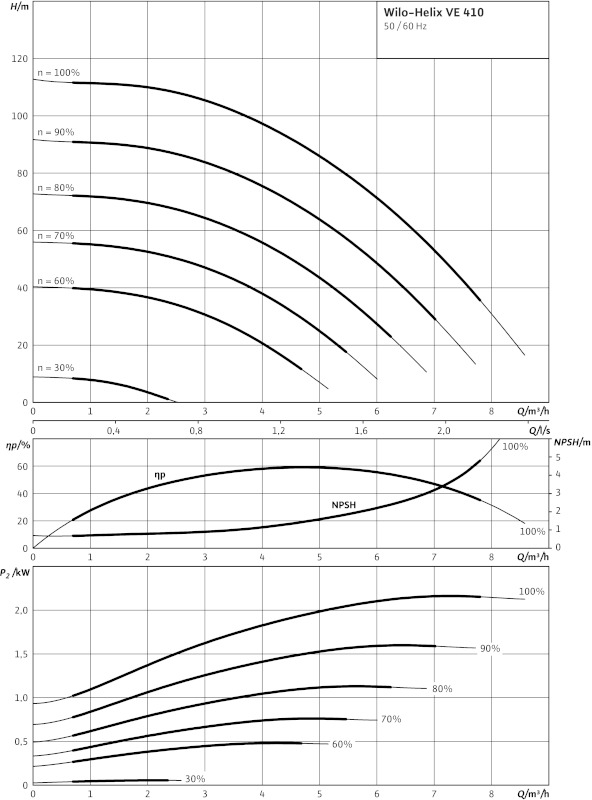

Гидравлическая характеристикаПримечание: Xарактеристики насосов согласно ISO 9906, класс 2 |
ОписаниеНормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с подключениями Inline и встроенным частотным преобразователем с воздушным охлаждением. Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали. Вся серия Helix оснащена для простоты обслуживания удобным в обращении скользящим торцевым уплотнением (X-Seal) в картриджном исполнении и стандартным уплотнением. Сменная муфта обеспечивает быструю и простую замену скользящего торцевого уплотнения без необходимости демонтажа мотора (моторы от 7,5 кВт). Стандартный мотор IEC уровня IE2, трехфазный, двухполюсный, со встроенным частотным преобразователем с воздушным охлаждением. Частотный преобразователь с плавной регулировкой частоты вращения от 17 до макс. 60 Гц (частота вращения мотора от 1000 до 3600 об/мин). Режимы работы: - «Регулирование частоты вращения»: вручную с помощью красной кнопки или внешних сигналов
- «Постоянное давление»: регулирование давления с помощью датчика давления (датчик давления требуется как принадлежность!), установка заданного значения с помощью красной кнопки или внешних сигналов
- «ПИД-регулирование»: прочие регулируемые величины (температура, расход... ) с помощью датчика (принадлежность), установка заданного значения с помощью красной кнопки или внешних сигналов
Защита (сообщение об ошибке появляется на экране): защита от перегрузки, определение отсутствия воды, повышенное/пониженное сетевое напряжение, высокая температура окружающей среды, отсутствие фазы, блокировка насоса, короткое замыкание. Вход: In1 : Вход сигнала датчика 4–20 мА, 0–10 В, 0–20 мА или 2–10 В In2 : Вход заданного значения 0–20 мА, 0–10 В, 4–20 мА или 2–10 В Выход: Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА. Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния, красная лампа для обозначения ошибки. Простое управление и настройка с помощью красной кнопки с функцией блокировки и с помощью экрана. Внешний режим ВКЛ./ВЫКЛ. ИК-связь, гнездо для Wilo IF-модулей Modbus, BACnet, CAN, PLR, LON для подключения к автоматизированной системе управления зданием (вставной IF-модуль предоставляется в качестве опции). Промежуточный подшипник в гидравлике обеспечивает надежность изделия. Варианты исполнения PN16 с овальными фланцами и контрфланцами, PN25 с круглыми DIN-фланцами или PN16 и PN25 с круглыми свободными фланцами согласно стандарту ISO 2531 и ISO 7005 в зависимости от размера насоса. Специальная встроенная транспортировочная скоба для простой установки насоса. Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой средой (исполнение EPDM) |
МатериалыРабочее колесо | 1.4307 | Корпус насоса | 1.4301 | Вал насоса | 1.0503 | Статическое уплотнение | EPDM | Mechanical seal | Q1BE3GG |

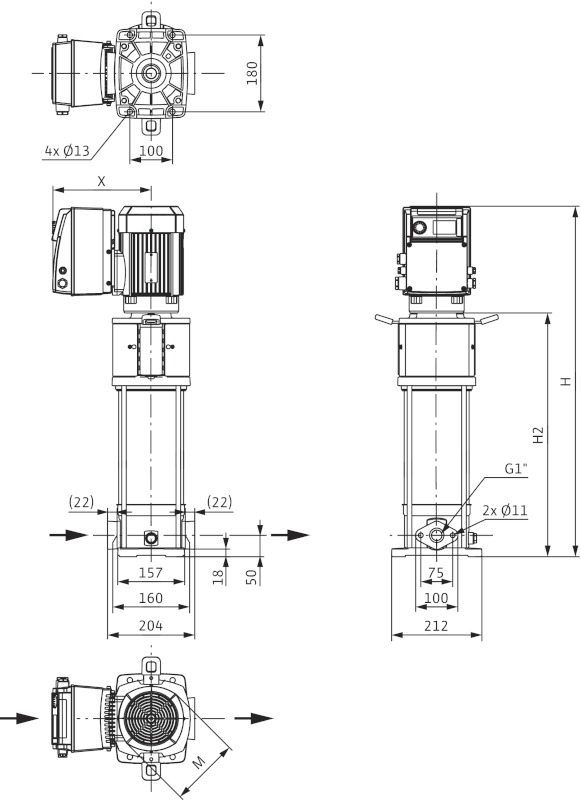

Габаритный чертежРазмеры H | Размеры H2 | Размеры X | Размеры O M | Вес, прим. m | Размеры Ø M | 865 мм | 581 мм | 254 мм | 170 мм | 45 кг | 170 мм | |
МоторКласс изоляции | F | Степень защиты | IP 55 | Подключение к сети | 3~380/400/440 В, 50/60 Гц | Номинальная мощность мотора P2 | 2,2 кВт | Потребляемая мощность P1 | 2,6 кВт | Номинальный ток 3~400 В, 50 Гц IN | 5,6 A | Nominal current 3~380 V, 60 Hz I | 5,7 A | Nominal current 3~440 V, 60 Hz I | 5,5 A | КПД мотора ηm 50% | 81,0 % | КПД мотора ηm 75% | 84,0 % | КПД мотора ηm 100% | 85,5 % |
МощностьТемпература перекачиваемой жидкости T | -30...+120 °C | Температура окружающей среды, макс. T | 50 °C | Номинальное давление | PN 16 бар | Входное давление макс. H | 10 бар | Максимальное рабочее давление pmax | 16 бар |
Данные для заказаИзделие | Wilo | Тип | Helix VE 410 | Арт.-№ | 4164639 | Вес, прим. m | 45,0 кг | Цвет | Зелено-серебристый | Номер EAN | 4048482223346 | Вид упаковки | Картон | Длина x Ширина x Высота (упаков.) | 356мм x 216мм x 865мм | Штук на поддон | 1 | Минимальное количество для заказа | 1 | Единица минимального кол-ва для заказа | PCE | Вес (нетто) | 45 | Длина (нетто) | 356 | Ширина (нетто) | 216 | Высота (нетто) | 865 | Вес (брутто) | 64 | Длина (брутто) | 1200 | Ширина (брутто) | 400 | Высота (брутто) | 600 | Свойства упаковки | Упаковка для продажи | Количество на один слой | 1 |
Минимальный индекс эффективности (MEI)Минимальный индекс эффективности (MEI) | ? 0,70 |
Имеет следующие характеристики: - мощность 2,2 кВт кВт;
- масса 56 кг.
