ОписаниеЦена Насос IL-E 100/270-11/4 (2153683) на данный момент составляет 1 076 533 руб. Тип Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности Применение Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей / холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения Обозначение | Пример | IL-E 50/170-7,5/2-R1 | | IL‐E | Насос Inline с электронным регулированием | | 50 | Номинальный диаметр DN подсоединения к трубопроводу | | 170 | Номинальный диаметр рабочего колеса | | 7,5 | Номинальная мощность мотора P2 в кВт | | 2 | Число полюсов | | R1 | Исполнение без датчика давления |
Особенности/преимущества продукции - Моторы в серийном исполнении с более высоким КПД благодаря технологии IE2
- Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
- Простое управление благодаря технологии «красная кнопка» и дисплея
- Встроенная система управления сдвоенными насосами
- Два конфигурируемых сигнальных реле для сигнализации рабочего состояния и неисправности
- Конфигурируемые характеристики при возникновении ошибки, согласованные для систем отопления и кондиционирования
- Блокировка доступа к насосу
- Встроенная полная защита мотора (термодатчик) с электронной системой отключения
- Функции и управление, идентичные с Wilo-VeroLine-IP-E
- Высокая степень защиты от коррозии благодаря катафорезному покрытию
- Серийные отверстия для удаления конденсата
Технические характеристики - Допустимый диапазон температур от -20° C до +140° C
- Сетевое подключение
- 3~440 В ±10 %, 50/60 Гц
- 3~400 В ±10 %, 50/60 Гц
- 3~380 В -5 % +10 %, 50/60 Гц
- Класс защиты IP 55
- Номинальный диаметр от DN 40 до DN 200
- Макс. рабочее давление 16 бар
Описание/конструкция Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами: - Скользящее торцевое уплотнение
- Фланцевое соединение
- Соединительный элемент
- Муфта
- Привод со встроенной электронной системой регулирования частоты вращения
Материалы - Корпус насоса и соединительный элемент: EN-GJL-250
- Рабочее колесо
- Стандартное исполнение: EN-GJL-200
- Специальное исполнение: G-CuSn 10
- Вал: 1.4122
- Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Оснащение/функции Режимы работы - Δp‐c для постоянного перепада давления
- Δp‐v для переменного перепада давления
- Управление PID
- Ручной режим управления (n=постоян.)
Панель управления - «Красная кнопка» и дисплей
Ручное управление - Настройка требуемого перепада давления
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Регулировка момента ВКЛ./ВЫКЛ. насоса
- Настройка всех рабочих параметров
- Квитирование ошибок
Внешнее управление - Управляющий вход «Выкл. по приоритету»
- Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса)
- Аналоговый вход 0–10 В, 0–20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2–10 В, 4–20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация - Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
Обмен данными - ИК-интерфейс для дистанционного обмена данными с IR-монитором/IR-картой памяти
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подключения к автоматизированной системе управления зданием
Функции защиты - Полная защита мотора со встроенной электронной системой отключения
- Блокировка доступа
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса) - Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы Смена насосов через 24 часа
- Режим параллельной работы двух насосов
- Режим параллельной работы двух насосов (включение и отключение при пиковой нагрузке с оптимизацией по КПД)
Объем поставки - Насос
- Инструкция по монтажу и эксплуатации
Опции - Вариант R1 без дифференциального датчика давления
- Вариант L1 с рабочим колесом из бронзы (за отдельную плату)
- Вариант H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
Принадлежности - 3 консоли с крепежными элементами для монтажа на фундаменте
- IR-монитор, IR-карта памяти
- IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
- IF-модуль LON для соединения с сетью LONWORKS
- IF-модуль BACnet
- IF-модуль Modbus
- IF-модуль CAN
- Система регулирования VR-HVAC
- Система регулирования CCe-HVAC
- Система регулирования SC-HVAC
Общие указания – директивы ErP (экологический дизайн) - Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
Основная характеристика| Минимальный индекс эффективности (MEI) | ? 0,40 | | Номинальный внутренний диаметр фланца | DN 100 | | Габаритная длина (L0 / мм) | 550 | | Номинальная мощность мотора (P2 / кВт) | 11 | | Вес, прим. (m / кг) | 204 | | Арт.-№ | 2114465 |
Гидравлическая характеристикаДопустимая перекачиваемая среда| Вода систем отопления (согласно VDI 2035) | • | | Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C) | • | | Охлаждающая и холодная вода | • | | Масляный теплоноситель | Специальное исполнение за дополнительную плату |
ОписаниеЦентробежный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (?p-c/?p-v). Тип: - Одноступенчатый низконапорный центробежный насос
- Спиральный корпус линейного типа (всасывающий и напорный штуцер с одинаковыми фланцами в одной линии), фланец PN 16 – с отверстием согласно EN 1092-2
- Соединения для измерения давления (R 1/8) для установленного датчика перепада давлений
- На корпус насоса и фланец мотора серийно наносится катафоретическое покрытие.
- Скользящее торцевое уплотнение для перекачивания воды до T = 140 °C. До Tмакс. = +40 °C допускается примесь гликоля от 20 до 40 % объемной доли.
- Специальные скользящие торцевые уплотнения для смесей воды/гликоля, отличных от 20–40 % объемной доли гликоля, а также для температуры перекачиваемой жидкости ? 40 °C или других сред, кроме воды (повышенная цена).
Принадлежности: - консоли для крепления к фундаменту;
- IR-модуль, IR-монитор;
- IF-модуль PLR;
- IF-модуль LON;
- IF-модуль Modbus;
- IF-модуль BACnet;
- IF-модуль CAN
- интерфейсный преобразователь AnaCon, DigiCon;
- комплекты DDG
Серийное оснащение: - Однокнопочная панель управления для следующих функций:
- вкл./выкл. насоса;
- установка заданного значения или числа оборотов;
- выбор способа регулирования: ?p-c (постоянный перепад давления), ?p-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
- выбор режима работы при эксплуатации сдвоенного насоса (основной/резервный режим работы, совместный режим работы);
- конфигурация рабочих параметров;
- квитирование ошибок
- Дисплей насоса для индикации следующих параметров:
- способ регулирования;
- заданное значение (напр., перепад давления или частота вращения);
- сообщения об ошибках и предупреждения;
- текущие значения (напр., потребляемая мощность, текущее значение датчика);
- эксплуатационные данные (напр., количество часов работы, расход энергии);
- данные о состоянии (например, состояние реле SSM и SBM);
- данные об устройстве (напр., название насоса)
Дополнительные функции: - интерфейсы: управляющий вход «Выкл. по приоритету», «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса), аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для ручного режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для передачи сигнала фактического значения датчика давления, инфракрасный интерфейс для беспроводной связи с устройством управления – IR-модулем/IR-монитором Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами;
- мотор трехфазного тока с классом эффективности IE2 с частотным преобразователем;
- встроенная система управления сдвоенными насосами;
- устанавливаемый временной интервал для смены насосов (в режиме работы сдвоенного насоса);
- встроенная полная защита мотора;
- различные режимы работы для систем отопления (HV) или кондиционирования (AC);
- блокировка доступа;
- различные панели управления: стандартная/обслуживание
|
Материалы| Корпус насоса | EN-GJL-250 | | Промежуточный корпус | EN-GJL-250 | | Рабочее колесо | EN-GJL-200 | | Рабочее колесо (специальное исполнение) | G-CuSn10 | | Вал насоса | 1.4122 | | Скользящее торцевое уплотнение | AQEGG | | другие скользящие торцевые уплотнения | по запросу |

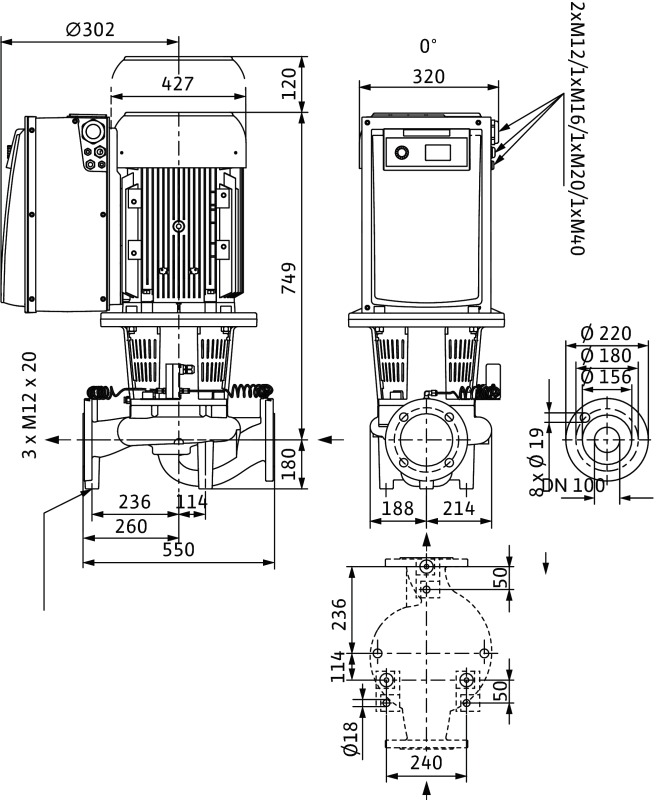

Габаритный чертежДанные для заказа| Вес, прим. m | 204 кг | | Изделие | Wilo | | Тип | CronoLine-IL-E 100/270-11/4 | | Арт.-№ | 2114465 | | Цвет | зеленый | | Номер EAN | 4048482152127 | | Длина x Ширина x Высота (упаков.) | 929мм x 402мм x 717мм | | Минимальное количество для заказа | 1 | | Единица минимального кол-ва для заказа | PCE | | Вес (нетто) | 204 | | Длина (нетто) | 929 | | Ширина (нетто) | 402 | | Высота (нетто) | 717 | | Вес (брутто) | 229 | | Длина (брутто) | 1200 | | Ширина (брутто) | 800 | | Высота (брутто) | 861 |
Мотор/электроника| Технология мотора | Асинхронный мотор | | Встроенная полная защита мотора | • | | Степень защиты | IP 55 | | Класс изоляции | F | | Создаваемые помехи | EN 61800-3 | | Помехозащищенность | EN 61800-3 | | Устройство защитного отключения | • | | Коэффициент полярности | 4 | | Номинальный ток (прим.) IN 3~400 В | 19,6 A | | Макс. потребляемая мощность P1 | 12,3 кВт | | Номинальная мощность мотора P2 | 11 кВт |
Допустимая область применения| Стандартное исполнение для рабочего давления pмакс | 13 бар (до +140 °C) бар
16 бар (до +120 °C) бар | | Специальное исполнение для рабочего давления pмакс. | ? | | Диапазон температур при макс. температуре окружающей среды +40 °C | -20...+140 °C (в зависимости от перекачиваемой среды) | | Температура окружающей среды, макс. | +40 °C | | Установка в закрытых помещениях | • | | Установка в открытых помещениях | ? |
Подсоединения к трубопроводу| Номинальный внутренний диаметр фланца | DN 100 | | Фланцы (по EN 1092-2) | PN 16 | | Фланец с отверстием для манометра | R 1/8 |
Минимальный индекс эффективности (MEI)| Минимальный индекс эффективности (MEI) | ? 0,40 |
Электроподключение| Подключение к сети | 3~440 V, 50/60 Hz
3~400 V, 50/60 Hz
3~380 V, 50/60 Hz | | Частота вращения N | 380 - 1450 об/мин |
Варианты монтажа| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • | | Монтаж на консолях | • |
Имеет следующие характеристики: - мощность 11 кВт кВт;
- масса 259 кг.
Насос IL-E 100/270-11/4 (2153683) состоит в следующих категориях нашего магазина: промышленные насосы, насосы для водоснабжения, насосы для водоотведения, погружные насосы, поверхностные насосы, центробежные насосы, консольные насосы, дренажные насосы, фекальные насосы, скважинные насосы, . Если Вам нужна помощь в подборе насоса, звоните по телефону 8(861)225-93-92. |
