ОписаниеЦена Насос TOP-S 80/20 DM PN10 (2165548) на данный момент составляет 345 946 руб. Тип Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением Применение системы водяного отопления, промышленные циркуляционные установки, системы кондиционирования и закрытые контуры охлаждения Обозначение Пример: | TOP-S 40/10 | TOP-S | Стандартный насос (с резьбовым или с фланцевым соединением) | 40/ | Номинальный внутренний диаметр для подсоединения | 10 | Номинальный напор [м] при подаче Q = 0 м3/ч |
Особенности/преимущества продукции - Используются в системах отопления и системах охлаждения/кондиционирования от -20 °C до +130 °C (TOP-S 25/13, TOP-S 80/15 и TOP-S 80/20 от -20 °C до +110 °C)
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
- Ручная регулировка мощности с
3 ступенями частоты вращения - Насос прост в установке благодаря комбинированному фланцу PN 6/PN 10 (для DN 40 - DN 65)
Технические характеристики - Допустимый диапазон температур от -20 °C до +130 °C,
кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20 и насосы с защитным модулем Wilo: от -20 °C до +110 °C) - Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (в качестве опции со штекером переключения)
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции Режимы работы - Переключение ступеней частоты вращения
Ручное управление - Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у однофазных насосов с P2 ? 350 Вт)
Автоматическое управление - Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2 ? 180 Вт и однофазных насосов P2 ? 350 Вт, в качестве опции для всех типов с защитным модулем Wilo?C)
Внешнее управление - Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo?C)
Сигнализация и индикация - Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для 3~насосов с P2 ? 180 Вт и 1~ насосов с P2 ? 350 Вт, опционально для всех типов с защитным модулем Wilo-C)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) только для однофазных насосов с P2 = 180 Вт)
- Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2 ? 180 Вт и для однофазных насосов с P2 ? 350 Вт, в качестве опции для всех типов с защитным модулем Wilo-C)
- Контрольная лампа направления вращения (только для трехфазных насосов)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса) - Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С
Оснащение - Для насосов с фланцевым соединением: Исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
- Специальное исполнение для насосов DN 40 - DN 100: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Подводка кабеля возможна с двух сторон (только для однофазных и трехфазных насосов с P2?180 Вт)
- Серийное оснащение насосов, используемых в системах отопления, теплоизоляцией.
Материалы - Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки - Насос
- Теплоизоляция
- С уплотнениями для резьбового соединения
- Подкладные шайбы фланцевых винтов (при номинальных диаметрах для подсоединения DN 40 ? DN 65)
- Инструкция по монтажу и эксплуатации
Опции - Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
- Исполнение для особых напряжений по запросу.
Принадлежности - Резьбовые соединения для резьбового подсоединения
- Компенсаторы
- Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)
- Защитный модуль Wilo C, 3~400 В
- Для насосов 1~230 В:
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты мотора
- Защитный модуль Wilo C, 1~230 В
Основная характеристикаМакс. расход (Qmax / м3/ч) | 76 | Макс. напор (Hmax / M) | 19 | Подсоединение к трубопроводу | | Резьба | | Номинальный внутренний диаметр фланца | DN 80 | Номинальное давление (PN / бар) | 10 | Габаритная длина (l0 / мм) | 360 | Подключение к сети | 3~400 V, 50 Hz | Вес брутто (m / кг) | 48,9 | Арт.-№ | 2080070 |

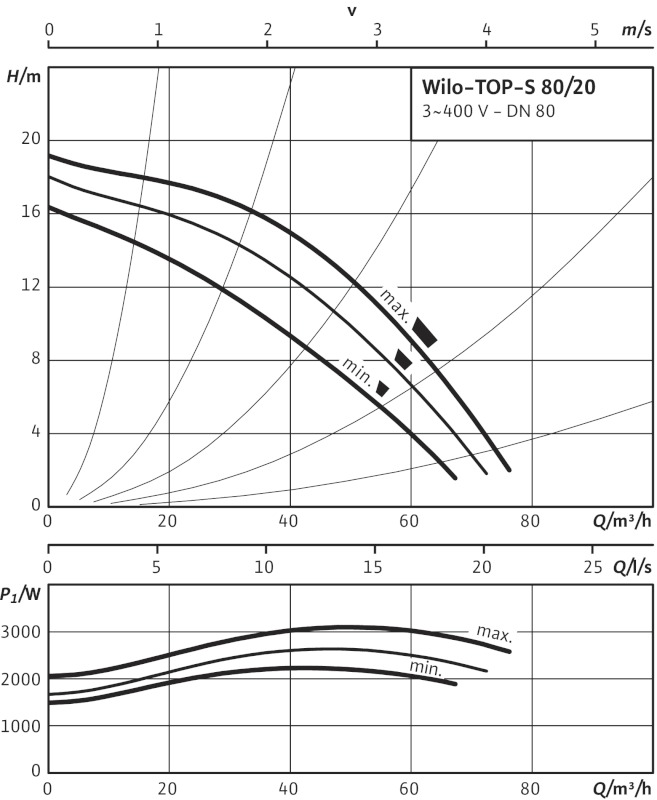

Гидравлическая характеристикаОписаниеВозможно применение для любых систем водяного отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем. Не требующий обслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением; возможен выбор ступеней частоты вращения для регулировки мощности. Оснащение и функции - Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы с однофазным мотором:
- P2 до 90 Вт: Встроенная защита обмотки от перегрева
- P2 = 180 Вт: Полная защита мотора посредством защитного контакта обмотки в сочетании с устройством отключения
- Насосы с трехфазным мотором:
- P2 до 90 Вт: Встроенная защита обмотки от перегрева
- P2 ? 180 Вт: Полная защита мотора со встроенной электронной системой размыкания
- Подключение к сети трехфазного тока 230 В с опциональным штекером переключения
- Корпус насоса покрыт катафоретическим лакированием (KTL) для оптимальной защиты от коррозии
- Комбинированный фланец PN 6/PN 10 (при DN 40 – DN 65)
- Теплоизоляция для применения в системах отопления
- Дополнительные функции с помощью модернизируемого модуля защиты C
- Сигнализация неисправности SSM в качестве беспотенциального размыкающего контакта;
- Сигнализация рабочего состояния SBM в качестве беспотенциального нормальноразомкнутого контакта
- Управляющий вход «Выкл. по приоритету» с помощью внешнего беспотенциального контакта (размыкающего контакта)
- Выявление блокировки
- Полная защита мотора встроенным устройством отключения
- Квитирование неисправности
- Система управления сдвоенными насосами (два параллельно установленных насоса): Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру)
|
МатериалыКорпус насоса | Серый чугун (EN-GJL-250) | Рабочее колесо | Синтетический материал (PP - 50% GF) | Вал насоса | Нержавеющая сталь (X46Cr13) | Подшипники | Металлографит |

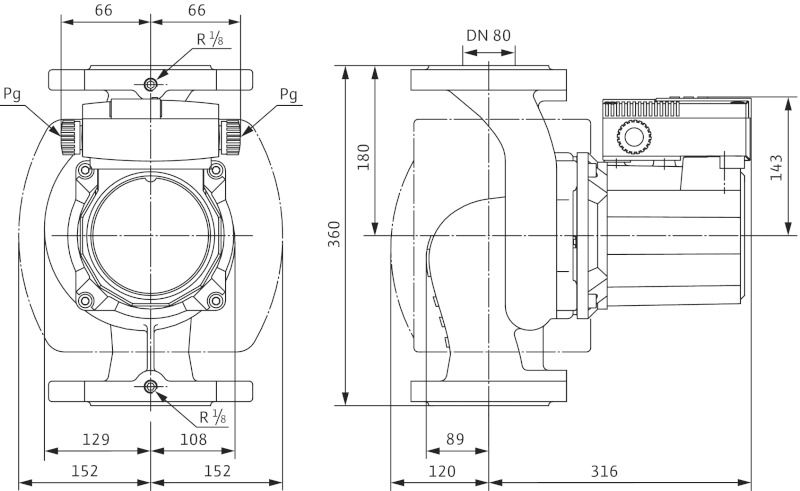

Габаритный чертежДанные для заказаИзделие | Wilo | Тип | TOP-S 80/20 | Арт.-№ | 2080070 | Вес, прим. m | 46 кг | Цвет | Зелено-черный |
Мотор/электроникаСоздаваемые помехи | EN 61000-6-3 | Помехозащищенность | EN 61000-6-2 | Степень защиты | IP X4D | Класс изоляции | H | Подключение к сети | 3~400 V, 50 Hz | Номинальная мощность мотора P2 | 2200 W | Частота вращения N | 2500 / 2750 / 2900 об/мин | Потребляемая мощность P1 | 2270 / 2650 / 3120 W | Ток при 3~400 В I | 4,35 / 4,80 / 6,10 A | Резьбовой ввод для кабеля PG | 2x13.5 | Защита мотора | Встроенная |
Допустимая область примененияДиапазон температур при макс. температуре окружающей среды +40 °C | -20...+110 °C | Макс. допустимое рабочее давление Pmax | 10 bar |
Подсоединения к трубопроводуФланец | Фланец PN16 (согласно EN 1092-2) | Номинальный внутренний диаметр фланца | DN 80 | Габаритная длина l0 | 360 мм |
Имеет следующие характеристики: - производительность 76 м3/ч;
- напор 19 м;
- мощность 2200 W кВт;
- масса 48,9 кг.
