ОписаниеЦена Насос BL-E 65/210-22/2-R1 (2189990) на данный момент составляет 1 141 721 руб. Тип Электронно регулируемый насос с сухим ротором в блочном исполнении с фланцевым соединением и автоматической регулировкой мощности. Применение Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей / холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения. Обозначение Пример | BL-E 40/160-5,5/2-R1 | BL-E | Блочный насос с электронным регулированием | 40 | Номинальный диаметр DN подсоединения к трубопроводу (напорный штуцер) | 160 | Номинальный диаметр рабочего колеса в мм | 5,5 | Номинальная мощность мотора P2 в кВт | 2 | Число полюсов | -R1 | Исполнение без дифференциального датчика давления |
Особенности/преимущества продукции - Моторы в серийном исполнении соответствуют классу IE2
- Экономия электроэнергии за счет встроенной электронной системы регулирования мощности
- Простое управление благодаря надежной технологии «красная кнопка» и дисплея
- Два конфигурируемых контакта для сигнализации рабочего состояния и неисправности
- Блокировка доступа к настройкам насоса
- Встроенная полная защита мотора (термодатчик) с электронной системой отключения
- Высокая степень защиты от коррозии благодаря катафорезному покрытию
- Ножки насоса с резьбовым отверстием для монтажа на фундаменте
- Серийно - отверстия для удаления конденсата
- Скользящее торцевое уплотнение, принудительно омываемое и независимое от направления вращения
- Всегда и везде доступные стандартные моторы (в соответствии со спецификацией Wilo) и скользящие торцевые уплотнения
- Удобство пользования благодаря соответствию рабочих характеристик и основных размеров норме EN 733 (DIN для стандартных насосов)
Технические характеристики - Допустимый диапазон температур от -20° C до +140° C
- Сетевое подключение
- 3~440 В -5/±10 %, 50/60 Гц
- 3~400 В ±10 %, 50/60 Гц
- 3~380 В -5/±10 %, 50/60 Гц
- Класс защиты IP 55
- Номинальный диаметр от DN 32 до DN 125
- Макс. рабочее давление 16 бар (120 °C)
Описание/конструкция Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами: - Скользящее торцевое уплотнение
- Фланцевое соединение с патрубком для замера давления R 1/8
- Фонарь
- Муфта
- Привод со встроенной электронной системой регулирования частоты вращения
Материалы - Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250;
опционально: чугун с шаровидным графитом EN-GJS-400-18-LT Рабочее колесо: Стандартное исполнение: EN-GJL-200; опционально: бронза G-CuSn 10 Вал: 1.4122 Скользящее торцевое уплотнение: AQEGG, другие скользящие торцевые уплотнения по запросу
Оснащение/функции Режимы работы - Δp‐c для постоянного перепада давления (только с внешним DDG)
- Управление PID
- Ручной режим управления (n=постоян.)
Панель управления - «Красная кнопка» и дисплей
Ручное управление - Настройка требуемого перепада давления
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Регулировка момента ВКЛ./ВЫКЛ. насоса
- Настройка всех рабочих параметров
- Квитирование ошибок
Внешнее управление - Управляющий вход «Выкл. по приоритету»
- Аналоговый вход 0–10 В, 0–20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2–10 В, 4–20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация - Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
Обмен данными - Инфракрасный интерфейс для беспроводного обмена данными с ИК-монитором/ИК-картой памяти
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подключения к автоматизированной системе управления зданием
Функции защиты - Полная защита мотора со встроенной электронной системой отключения
- Блокировка доступа
Система управления сдвоенными насосами (2 одинарных насоса; применение только с разветвленными трубопроводами) - Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы Смена насосов через 24 часа
- Режим параллельной работы двух насосов
- Режим параллельной работы двух насосов (включение и отключение при пиковой нагрузке с оптимизацией по КПД)
Объем поставки - Насос
- Инструкция по установке и эксплуатации
Опции - Вариант L1 с рабочим колесом из бронзы (за отдельную плату)
- Вариант H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
Принадлежности - Консоли с крепежным материалом для монтажа на фундаменте
- IR-монитор, IR-карта памяти
- IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
- IF-модуль LON для соединения с сетью LONWORKS
- IF-модуль BACnet
- IF-модуль Modbus
- IF-модуль CAN
- Система регулирования VR-HVAC
- Система регулирования CCe-HVAC
- Система регулирования SC-HVAC
Общие указания – директивы ErP (экологический дизайн) - Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
Основная характеристикаМинимальный индекс эффективности (MEI) | ? 0,40 | Номинальный диаметр (DN1 / ) | 80 | Номинальный диаметр (DN2 / ) | 65 | Номинальная мощность мотора (P2 / кВт) | 22 | Вес, прим. (m / кг) | 213 | Арт.-№ | 2126142 |

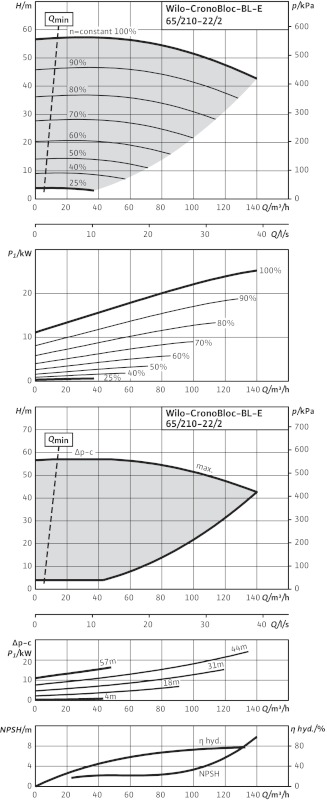

Гидравлическая характеристикаДопустимая перекачиваемая средаВода систем отопления (согласно VDI 2035) | • | Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C) | • | Охлаждающая и холодная вода | • | Масляный теплоноситель | Специальное исполнение за дополнительную плату |
ОписаниеОдноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте со встроенным частотным преобразователем для электронного регулирования в т. ч. постоянного перепада давления (?p-c). Насос можно эксплуатировать в режиме работы ?p-c только с внешним дифференциальным датчиком давления (комплект дифференциального датчика давления); его подключение не выполняется на корпусе насоса. Устройство CronoBloc-BL-E предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения. Конструкция - Одноступенчатый низконапорный центробежный насос
- Спиральный корпус блочного типа с размерами фланцев и корпуса согласно DIN EN 733, а также фланцами PN 16 согласно EN 1092-2
- Блочная конструкция с низким уровнем шума и вибрации, фонарем и неподвижно присоединенным стандартным мотором
- Корпус насоса и фонарь в серийном исполнении с катафоретическим покрытием
- К насосу, оснащенному мотором с максимальной мощностью 4 кВт привинчен опорный цоколь, а к насосу с мотором мощностью до 5,5 кВт – ножки
- Сильфонное скользящее торцевое уплотнение, независимое от направления вращения, с принудительной промывкой и рабочее колесо, снижающее кавитацию
- Скользящее торцевое уплотнение для перекачивания воды температурой до 140 °C. Допустимо применение гликолевой примеси температурой макс. +40 °C с объемной долей от 20 до 40 %
Оснащение и функции - Интерфейсы Управляющий вход «Выкл. по приоритету», аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для ручного режима управления (DDC) или дистанционного регулирования заданных значений, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-монитором/IR-картой памяти Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, конфигурируемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности
- Мотор трехфазного тока, класс эффективности IE2, с частотным преобразователем
- Встроенная система управления сдвоенными насосами
- Встроенная полная защита мотора (термодатчик) с электронной системой отключения
- В серийном исполнении в корпусе мотора выполняются отверстия для слива конденсата (при поставке отверстия закрываются)
- различные режимы работы для систем отопления (HV) или кондиционирования (AC);
- Блокировка доступа к насосу
- различные панели управления: стандартная/обслуживание
Однокнопочная панель управления для следующих функций: - Вкл./выкл. насоса
- Установка заданного значения или числа оборотов
- Выбор режима работы и способа регулирования
- конфигурация рабочих параметров;
- Квитирование ошибок
Принадлежности - консоли для крепления к фундаменту;
- Комплекты дифференциального датчика давления для способа регулирования ?p-c
- IR-карта памяти
- IF-модуль PLR
- IF-модуль LON
- IF-модуль Modbus
- IF-модуль BACnet
- IF-модуль CAN
|
МатериалыКорпус насоса | EN-GJL-250 | Промежуточный корпус | EN-GJL-250 | Рабочее колесо | EN-GJL-200 | Рабочее колесо (специальное исполнение) | G-CuSn10 | Вал насоса | 1.4122 | Скользящее торцевое уплотнение | AQEGG | другие скользящие торцевые уплотнения | по запросу |
Габаритный чертежДанные для заказаВес, прим. m | 213 кг | Изделие | Wilo | Тип | CronoBloc-BL-E 65/210-22/2-R1 | Арт.-№ | 2126142 | Цвет | зеленый | Номер EAN | 4048482269009 | Длина x Ширина x Высота (упаков.) | 832мм x 359мм x 602мм | Минимальное количество для заказа | 1 | Единица минимального кол-ва для заказа | PCE | Вес (нетто) | 213 | Длина (нетто) | 832 | Ширина (нетто) | 359 | Высота (нетто) | 602 | Вес (брутто) | 238 | Длина (брутто) | 1200 | Ширина (брутто) | 800 | Высота (брутто) | 746 |
Мотор/электроникаТехнология мотора | Асинхронный мотор | Встроенная полная защита мотора | • | Степень защиты | IP 55 | Класс изоляции | F | Создаваемые помехи | EN 61800-3 | Помехозащищенность | EN 61800-3 | Устройство защитного отключения | • | Коэффициент полярности | 2 | Номинальный ток (прим.) IN 3~400 В | 39,5 A | Макс. потребляемая мощность P1 | 25,3 кВт | Номинальная мощность мотора P2 | 22 кВт |
Допустимая область примененияСтандартное исполнение для рабочего давления pмакс | 13 бар (до +140 °C) бар 16 бар (до +120 °C) бар | Специальное исполнение для рабочего давления pмакс. | ? | Диапазон температур при макс. температуре окружающей среды +40 °C | -20...+140 °C (в зависимости от перекачиваемой среды) | Температура окружающей среды, макс. | +40 °C | Установка в закрытых помещениях | • | Установка в открытых помещениях | ? |
Подсоединения к трубопроводуНоминальный диаметр DN1 | 80 | Номинальный диаметр DN2 | 65 | Фланец с отверстием для манометра | R 1/8 |
Минимальный индекс эффективности (MEI)Минимальный индекс эффективности (MEI) | ? 0,40 |
ЭлектроподключениеПодключение к сети | 3~440 V, 50/60 Hz 3~400 V, 50/60 Hz 3~380 V, 50/60 Hz | Диапазон частоты вращения | 750-2900 об/мин |
Варианты монтажаМонтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • | Монтаж на консолях | • |
Имеет следующие характеристики: - мощность 22 кВт кВт;
- масса 292 кг.
