ОписаниеЦена Насос IPH-W 65/160-1,1/4 (2121278) на данный момент составляет 512 558 руб. Тип Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением Применение Для перекачивания горячей воды без абразивных включений в закрытых циркуляционных системах промышленного назначения, системах централизованного теплоснабжения, закрытых отопительных системах и др. Обозначение | Пример | IPH‐W 65/125‐1,1/4 | | IPH‐W | Насос Inline для применения в системах подачи горячей воды | | 65 | Номинальный диаметр DN подсоединения к трубопроводу | | 125 | Диаметр рабочего колеса | | 1,1 | Номинальная мощность мотора P2 в кВт | | 4 | Число полюсов |
Особенности/преимущества продукции - Моторы от 0,75 кВт в серийном исполнении с технологией IE2 с более высоким коэффициентом полезного действия
- Независящее от направления вращения скользящее торцевое уплотнение
- Многочисленные варианты применения благодаря широкому диапазону температур перекачиваемых сред без дополнительных быстроизнашивающихся деталей
Технические характеристики - Допустимый диапазон температур от ‐10 °C до +210 °C при макс. 23 бар
- Подключение к сети 3~400 В, 50 Гц (другие по запросу)
- Класс защиты IP 55
- Номинальный диаметр от DN 20 до DN 80
Описание/конструкция Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами: - Скользящее торцевое уплотнение
- Фланцевое соединение
- Соединительный элемент
- Мотор со специальным валом
Материалы - Корпус насоса: стальное литье 1.0625
- Соединительный элемент: EN-GJS-400-15
- Рабочее колесо: EN-GJL-250
- Вал: нержавеющая сталь 1.4005
- Скользящее торцевое уплотнение: AQ1EGG; другие скользящие торцевые уплотнения по запросу
Объем поставки - Насос
- Инструкция по монтажу и эксплуатации
- Приваренный контрфланец
- Фланцевые уплотнения
Принадлежности - Термодатчик, устройство отключения терморезистора с положительным температурным коэффициентом, моторы специального исполнения
Основная характеристика| Номинальный внутренний диаметр фланца | DN 65 | | Частота вращения (n / об/мин) | 1415 | | Вес, прим. (m / кг) | 44 | | Арт.-№ | 2105755 |

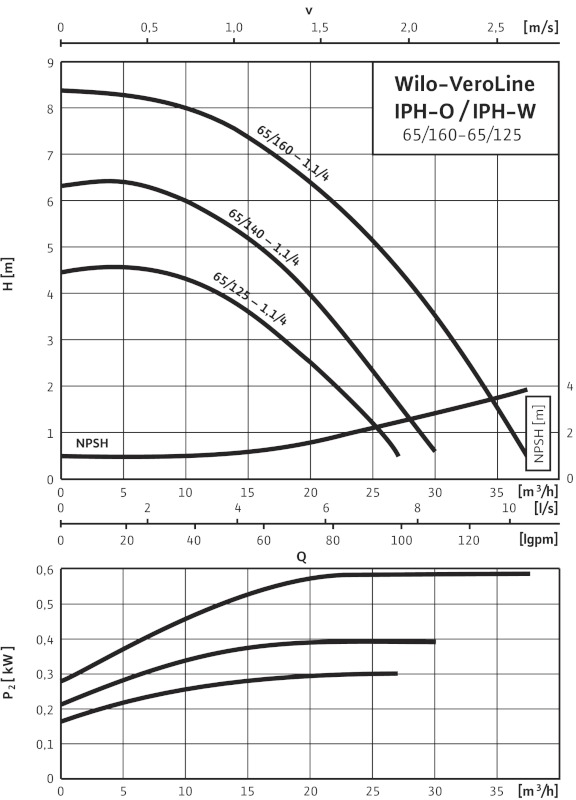

Гидравлическая характеристикаДопустимая перекачиваемая среда| Вода систем отопления (согласно VDI 2035) | • | | Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C) | ? | | Охлаждающая и холодная вода | • | | Масляный теплоноситель | – |
ОписаниеОдноступенчатый центробежный насос с сухим ротором линейного типа для эксплуатации с особенно горячими средами. Мотор трехфазного тока с неразъемным валом? и особым промежуточным корпусом для установки корпуса с ребрами охлаждения для скользящего торцевого уплотнения. Серийные моторы с технологией IE2. Эта серия предназначена для установки в трубах с горизонтальным? валом мотора/насоса. |
Материалы| Корпус насоса | 1.0625 | | Промежуточный корпус | EN-GJS-400-15 | | Рабочее колесо | EN-GJL-250 | | Вал насоса | 1.4005 | | Скользящее торцевое уплотнение | AQ1EGG | | другие скользящие торцевые уплотнения | по запросу |

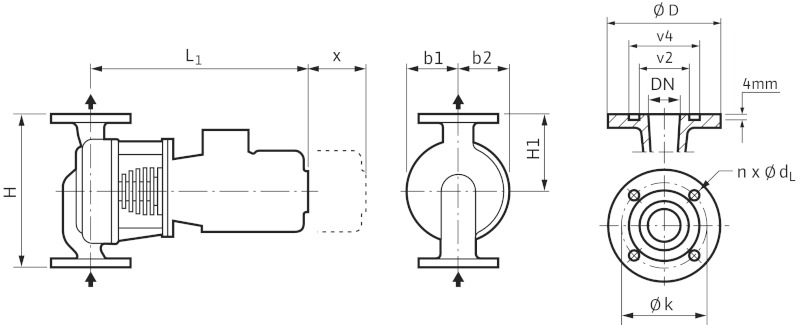

Габаритный чертеж| Размеры X | Размеры L1 | Размеры H1 | Размеры H | Размеры B1 | Размеры фланца насоса Ok | Размеры фланца насоса OD | Размеры фланца насоса V2 | Размеры фланца насоса V4 | | 300 мм | 447 мм | 190 мм | 400 мм | 121 мм | 145 мм | 185 мм | 94 мм | 110 мм | |
| Размеры фланца насоса Øk | Размеры фланца насоса ØD | | 145 мм | 185 мм | |
Данные для заказа| Вес, прим. m | 44,2 кг | | Изделие | Wilo | | Тип | VeroLine-IPH-W 65/160-1,1/4 | | Арт.-№ | 2105755 | | Цвет | Серебристый | | Номер EAN | 4048482091273 | | Вид упаковки | Картон | | Длина x Ширина x Высота (упаков.) | 532.5мм x 228мм x 400мм | | Минимальное количество для заказа | 1 | | Единица минимального кол-ва для заказа | PCE | | Вес (нетто) | 44.2 | | Длина (нетто) | 532.5 | | Ширина (нетто) | 228 | | Высота (нетто) | 400 | | Вес (брутто) | 46.6 | | Длина (брутто) | 780 | | Ширина (брутто) | 380 | | Высота (брутто) | 450 |
Мотор/электроника| Встроенная полная защита мотора | Специальное исполнение с термодатчиками за дополнительную плату | | Степень защиты | IP 55 | | Класс изоляции | F | | КПД ηM | 0,82 | | Коэффициент мощности cos φ | 0,81 | | Обмотка мотора мощностью до 3 кВт | 230 В ?/400 В Y, 50 Гц | | Обмотка мотора мощностью от 4 кВт | 230 V ?/400 V Y, 50 Hz |
Допустимая область применения| Стандартное исполнение для рабочего давления pмакс | Горячая вода: 23 бар | | Диапазон температур при макс. температуре окружающей среды +40 °C | -10...+210 °C | | Температура окружающей среды, макс. | +40 °C | | Установка в закрытых помещениях | • | | Установка в открытых помещениях | Специальное исполнение за дополнительную плату |
Подсоединения к трубопроводу| Номинальный внутренний диаметр фланца | DN 65 | | Фланцы (по EN 1092-2) | PN 25 | | Фланец с отверстием для манометра | – |
Электроподключение| Подключение к сети | 3~400 В, 50 Гц | | Частота вращения n | 1415 об/мин |
Варианты монтажа| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | •
только с горизонтальным расположением вала | | Монтаж на консолях | ? |
