Насос IPL 100/145-1,5/4 (2121193)

Насос IPL 100/145-1,5/4 (2121193)
Цена в Краснодаре
233 208 ⃏

Насос Inline для чистой воды IPL 100/145-1,5/4 (2121193)

Производитель:Wilo
Мощность: 1,5 кВт кВт
Масса: 81,9 кг
Документация:
Описание:

Тип

Насос с сухим ротором в исполнении Inline с резьбовым или фланцевым соединением

Применение

Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой см... Читать полностью

Наша компания является официальным представителем Wilo. Все модели в наличии в г.Краснодаре

Описание

Цена Насос IPL 100/145-1,5/4 (2121193) на данный момент составляет 233 208 руб.

Тип

Насос с сухим ротором в исполнении Inline с резьбовым или фланцевым соединением

Применение

Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей / холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения

Обозначение

ПримерIPL 40/160-4/2
IPLЛинейный насос
40Номинальный диаметр DN подсоединения к трубопроводу
160Номинальный диаметр рабочего колеса
4Номинальная мощность мотора P2 в кВт
2Число полюсов

Особенности/преимущества продукции

  • Серийно моторы с более высоким коэффициентом полезного действия; начиная с номинальной мощности 0,75 кВт, моторы класса эффективности IE2
  • Высокая степень защиты от коррозии благодаря катафорезному покрытию.
  • Серийно - отверстия для удаления конденсата в корпусе мотора и соединительных элементах (в зависимости от серии)
  • Серийное исполнение: мотор с неразъемным валом
  • Исполнение N: стандартный мотор B5 или V1 (соединение с валом насоса через муфту) с валом из нержавеющей стали
  • Скользящее торцевое уплотнение, принудительно омываемое и независимое от направления вращения.
  • Удобный монтаж благодаря ножкам с резьбовыми отверстиями в корпусе насоса

Технические характеристики

  • Допустимый диапазон температур от -20° C до +120° C
  • Подключение к сети 3~400 В, 50 Гц (другие по запросу)
  • Класс защиты IP 55
  • Номинальный диаметр от Rp 1 до DN 100
  • Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

  • Скользящее торцевое уплотнение
  • Фланцевое соединение с патрубком для замера давления R 1/8
  • мотор с неразъемным валом

Материалы

  • Корпус насоса и соединительный элемент: EN-GJL-250
  • Рабочее колесо: PPO-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса)
  • Вал: 1.4021
  • Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Объем поставки

  • Насос
  • Инструкция по монтажу и эксплуатации

Опции

  • Вариант H4 с фланцами PN6/10 (за отдельную плату)
  • Вариант H5 с корпусом PN16 (за отдельную плату)
  • Моторы класса эффективности IE3, другие напряжения и частоты, а также допуск ATEX – по запросу

Принадлежности

  • Консоли для монтажа на фундаменте
  • Термодатчик, устройство отключения терморезистора с положительным температурным коэффициентом
  • Моторы специального исполнения
  • Скользящие торцевые уплотнения специального исполнения
  • Системы регулирования CC-HVAC, VR-HVAC и приборы управления

Общие указания – директивы ErP (экологический дизайн)

  • Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
  • КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
  • При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
  • Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.

Основная характеристика

Минимальный индекс эффективности (MEI)? 0,40
Резьбовое соединение труб
Номинальный внутренний диаметр фланцаDN 100
Габаритная длина (L0 / мм)500
Номинальная мощность мотора (P2 / кВт)1,5
Вес, прим. (m / кг)71
Арт.-№2089566

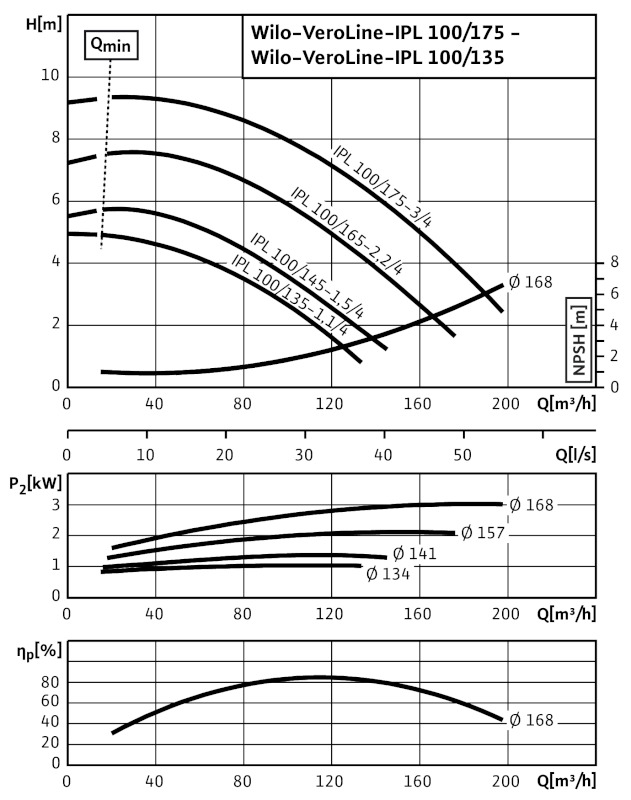

Гидравлическая характеристика

Гидравлическая характеристика насосов IPL 100/145-1,5/4

Допустимая перекачиваемая среда

Вода систем отопления (согласно VDI 2035)•
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C)•
Охлаждающая и холодная вода•
Масляный теплоносительСпециальное исполнение за дополнительную плату

Описание

Одноступенчатый центробежный насос с сухим ротором компактного линейного типа с присоединенным фланцами мотором трехфазного тока и неразъемным валом или унифицированным мотором (исполнение N), присоединенным с помощью промежуточного корпуса и муфты. Серия IPL предназначена для установки в трубах или на фундаменте. Консоли доступны в качестве дополнительных принадлежностей. С не зависящим от направления вращения скользящим торцевым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию синтетическим рабочим колесом.

Фланцы с соединениями для измерения давления R 1/8. На корпус насоса и соединительную скобу нанесено катафорезное покрытие. Серийные моторы с более высоким коэффициентом полезного действия; начиная с номинальной мощности 0,75 кВт, моторы выполнены по технологии IE2.

Материалы

Корпус насосаEN-GJL-250
Корпус насоса (специальное исполнение)EN-GJS-400-18-LT
Промежуточный корпусEN-GJL-250
Фонарь (специальное исполнение]EN-GJS-400-18-LT
Рабочее колесоEN-GJL-200
Рабочее колесо (специальное исполнение)–
Вал насоса1.4021
Скользящее торцевое уплотнениеAQEGG
другие скользящие торцевые уплотненияпо запросу

Габаритный чертеж

Габаритный чертеж насосов IPL 100/145-1,5/4

Данные для заказа

Вес, прим. m71 кг
ИзделиеWilo
ТипVeroLine-IPL 100/145-1,5/4
Арт.-№2089566
Цветзеленый
Номер EAN4016322991076
Длина x Ширина x Высота (упаков.)552мм x 356мм x 500мм
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто)70.8
Длина (нетто)552
Ширина (нетто)356
Высота (нетто)500
Вес (брутто)78.3
Длина (брутто)790
Ширина (брутто)400
Высота (брутто)620

Мотор/электроника

Степень защитыIP 55
Класс изоляцииF
Номинальный ток (прим.) IN 3~400 В3,3 A
КПД мотора ηm 50%/ηm 75%/ηm 100%78,7/81,3/82,8 %
Коэффициент мощности cos φ0,79
Номинальная мощность мотора P21,5 кВт
Обмотка мотора мощностью до 3 кВт230 В ?/400 В Y, 50 Гц
Обмотка мотора мощностью от 4 кВт400 V ?/690 V Y, 50 Hz

Допустимая область применения

Стандартное исполнение для рабочего давления pмакс10 бар
Специальное исполнение для рабочего давления pмакс.16 бар
Диапазон температур при макс. температуре окружающей среды +40 °C-20...+120 °C (в зависимости от перекачиваемой среды)
Температура окружающей среды, макс.+40 °C
Установка в закрытых помещениях•
Установка в открытых помещенияхСпециальное исполнение за дополнительную плату

Подсоединения к трубопроводу

Номинальный внутренний диаметр фланцаDN 100
Фланцы (по EN 1092-2)PN 10 (PN 16 по запросу)
Фланец с отверстием для манометраR 1/8

Минимальный индекс эффективности (MEI)

Минимальный индекс эффективности (MEI)? 0,40

Электроподключение

Частота вращения n1450 об/мин

Варианты монтажа

Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)•
Монтаж на консолях•

Имеет следующие характеристики:

  • мощность 1,5 кВт кВт;
  • масса 81,9 кг.

Насос IPL 100/145-1,5/4 (2121193) состоит в следующих категориях нашего магазина: промышленные насосы, насосы для водоснабжения, насосы для водоотведения, погружные насосы, поверхностные насосы, центробежные насосы, консольные насосы, дренажные насосы, фекальные насосы, скважинные насосы, .

Если Вам нужна помощь в подборе насоса, звоните по телефону 8(861)225-93-92.
