ОписаниеЦена Насос TOP-RL 40/4 EM PN6/10 (2057044) на данный момент составляет 56 425 руб. Тип Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения для регулировки мощности Применение Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы. Обозначение Пример: | Wilo?TOP?RL 40/4 | TOP-RL | Стандартный насос (с резьбовым или с фланцевым соединением) | 40/ | Номинальный внутренний диаметр для подсоединения | 4 | Номинальная высота подачи [м] при расходе Q = 0 м3/ч |
Особенности/преимущества продукции - Возможно использование в системах отопления, кондиционирования/охлаждения при температуре от -20 °C до +130 °C.
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
- Насос прост в установке благодаря комбинированному фланцу PN 6/PN 10 (для DN 40)
Технические характеристики - Допустимый диапазон температур от ?20° C до +130° C, кратковременно (2 ч) до +140° C
- Подключение к сети 1~230 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1, Rp 1? или DN 40
- Макс. рабочее давление при стандартном исполнении: 10 бар или 6/10 бар
Оснащение/функции Режимы работы - Переключение ступеней частоты вращения
Ручное управление - Настройка ступеней частоты вращения (3 ступени)
Автоматическое управление - Полная защита мотора с интегрированной электронной системой отключения (в качестве опции для всех типов с защитным модулем Wilo?C)
Внешнее управление - Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo?C)
Сигнализация и индикация - Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Световая индикация неисправности (в качестве опции для всех типов насосов с защитным модулем Wilo-С)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса) - Режим работы «основной/резервный», (автоматическое переключение при неисправности/замена насоса в зависимости от времени) (в качестве опции для всех типов насосов с защитным модулем Wilo-С)
Оснащение - Для насоса с фланцевым соединением: Исполнение фланца
- Стандартное исполнение для насоса DN 40: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланца PN 6 и PN 16,
Материалы - Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки - Насос
- Уплотнения при резьбовом соединении
- С подкладными шайбами для фланцевых болтов (при номинальном внутр. диаметре DN 40)
- Инструкция по монтажу и эксплуатации
Принадлежности - Резьбовые соединения
- Компенсаторы
- Защитный модуль Wilo-C для одинарных насосов (1~230 В)
Основная характеристикаМакс. расход (Qmax / м3/ч) | 14 | Макс. напор (Hmax / M) | 4 | Подсоединение к трубопроводу | | Резьба | | Номинальный внутренний диаметр фланца | DN 40 | Номинальное давление (PN / бар) | 6/10 | Габаритная длина (l0 / мм) | 250 | Подключение к сети | 1~230 В, 50 Гц | Вес брутто (m / кг) | 8,8 | Арт.-№ | 2057044 |
Гидравлическая характеристикаОписаниеВозможно применение для любых систем водяного отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем. Не требующий обслуживания циркуляционный насос с мокрым ротором с резьбовым соединением; возможен выбор ступеней частоты вращения для регулировки мощности. Оснащение и функции - Ручная регулировка мощности с 3 ступенями частоты вращения
- Насосы со встроенной защитой обмотки от перегрева
- Корпус насоса покрыт катафоретическим лакированием (KTL) для оптимальной защиты от коррозии
- Дополнительные функции при дооснащении защитным модулем C:
- Сигнализация неисправности SSM в качестве беспотенциального размыкающего контакта;
- Сигнализация рабочего состояния SBM в качестве беспотенциального нормальноразомкнутого контакта
- Управляющий вход «Выкл. по приоритету» с помощью внешнего беспотенциального контакта (размыкающего контакта)
- Выявление блокировки
- Полная защита мотора встроенным устройством отключения
- Квитирование неисправности
- Система управления сдвоенными насосами (два параллельно установленных насоса): Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру)
|
МатериалыКорпус насоса | Серый чугун (EN-GJL-250) | Рабочее колесо | Синтетический материал (PPE - 30% GF) | Вал насоса | Нержавеющая сталь (X46Cr13) | Подшипники | Металлографит |

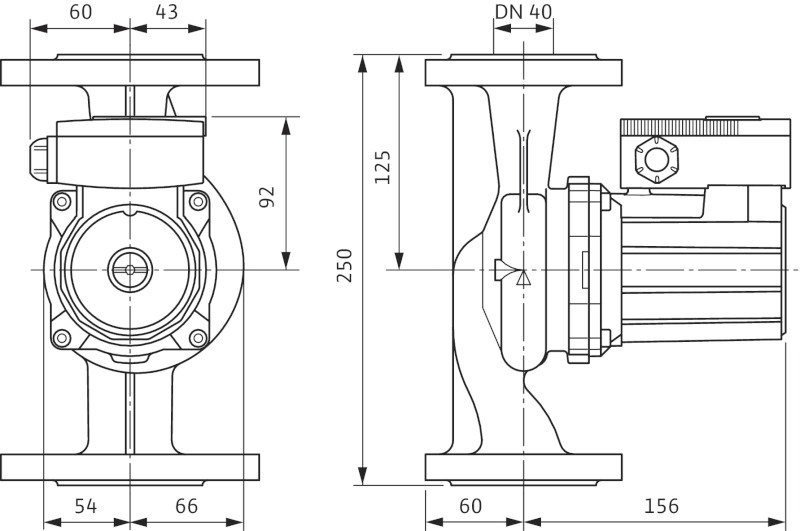

Габаритный чертежДанные для заказаИзделие | Wilo | Тип | TOP-RL 40/4 | Арт.-№ | 2057044 | Вес, прим. m | 8 кг | Цвет | Зелено-черный |
Мотор/электроникаСоздаваемые помехи | EN 61000-6-3 | Помехозащищенность | EN 61000-6-2 | Степень защиты | IP X4D | Класс изоляции | H | Подключение к сети | 1~230 В, 50 Гц | Номинальная мощность мотора P2 | 80 W | Частота вращения N | 1700 / 2330 / 2660 об/мин | Потребляемая мощность 1~230 В P1 | 105 / 145 / 180 Вт | Ток при 1~230В I | 0,55 / 0,75 / 0,85 A | Конденсатор | 5/400 | Резьбовой ввод для кабеля PG | 1x13,5 | Защита мотора | Встроенная |
Допустимая область примененияДиапазон температур при макс. температуре окружающей среды +40 °C | -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110) °C | Макс. допустимое рабочее давление Pmax | 6/10 bar |
Подсоединения к трубопроводуФланец | Фланец PN16 (согласно EN 1092-2) | Номинальный внутренний диаметр фланца | DN 40 | Габаритная длина l0 | 250 мм |
Имеет следующие характеристики: - производительность 14 м3/ч;
- напор 4 м;
- мощность 80 W кВт;
- масса 8,8 кг.
